防爆电动球阀工作原理

2024-04-01   点击次数:288 次

防爆电动球阀主要由防爆电动执行器和球阀组成。是一种应用于易燃易爆场所,主要控制的是液体和气体的流量。采用电动机作动力元件,驱动球体旋转实现闸板的启闭。它适用于诸如石化、化工、制药等领域。

防爆电动球阀的工作原理是:

当驱动电机接收到控制系统的信号后,会带动减速器转动,进而驱动球体旋转,以达到控制流体流通的目的。同时,位置控制器和行程控制器可以精确控制球体的旋转角度和位置,确保流体流量和方向的准确控制。

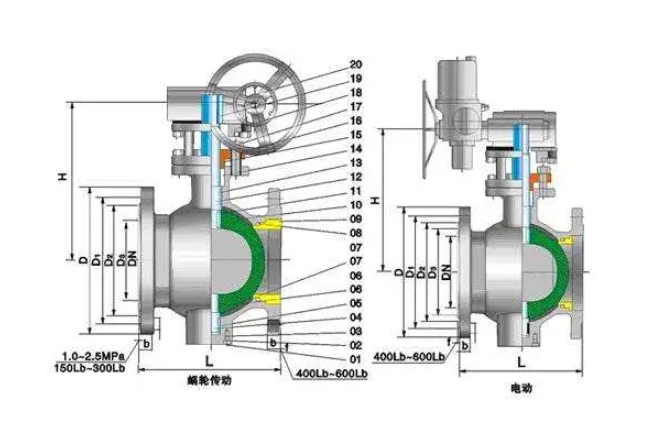

防爆电动球阀工作原理图

电动防爆球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,工作以电力为能源,由电动执行器电机正反转带动阀杆随球芯旋转0-90°即可全关0度全开90度,该阀一般适用于两位切断、调节的场合。电动执行机构内置伺服系统,无须另配伺服放大器,开关型为通电打开、通电关闭。而电动防爆调节型球阀为输入4-20mA信号及220VAC电源即可控*运转,调节型可由PLC标准信号直接控*,也可以通过二次仪表输出0-10V等电流电压信号实现*准调节。
