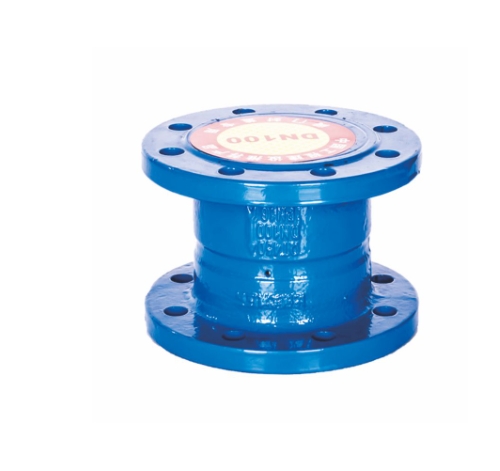

良工阀门比例式减压阀概述:
比例减压阀,YB43X比例减压阀。阀体两端活塞横截面积不同而产生的压力差,改变阀后压力,达到减压的目的。比例准确,运行平稳,使用寿命长,适用温度高,可同时降低动、静压,可水平或垂直安装。比例减压阀运行平稳、准确,可同时降低动、静压力。阀利用阀体内活塞两端负荷面积不同而产生的压差,改变阀后压力,达到减压的目的。比例减压阀的减压比为:2:1、3:1、4:1、3:2、5:2等。还可根据要求设计特殊比例的减压阀。
良工比例式减压阀工作原理:
阀后管网无水时,阀门关闭,阀前后压比为一常数。当消防栓或洒水器在阀门后面的管网中启动时,阀门前的压力大于阀门后的压力,向后推动活塞打开比例减压阀。阀后管网中的压力随着流量的增加而减小(按照流量—压力特性曲线),直到达到平衡位置,活塞停止运动。当向阀门后面的管网供水停止时,活塞后端的压力增大,使比例减压阀的活塞失去平衡而向前移动,比例减压阀关闭。一般选用比例减压阀,使设计流量在流量-压力特性曲线的直线段上,使阀后压力仍与阀前压力成正比。
良工比例式减压阀技术参数:
适用介质 | 水、气体 | |||
适用温度 | ≤90℃ | |||
压力误差 | ≤8% | |||
最小开启压力 | 2:1 | 0.2MPa | ||
3:1 | 0.3MPa | |||
连接形式 | 法兰、内螺纹 | |||
主要零件材料 | 阀体 | 锡青铜 | 不锈钢 | 铸铁 |
内件 | 锡青铜 | 不锈钢 | 锡青铜或不锈钢 |
良工比例式减压阀外形链接尺寸:
公称通径 DN(mm) | A | D3 |
25 | 232 | 115/125 |
32 | 246 | 140/150 |
40 | 256 | 150/155 |
50 | 270 | 165/175 |
65 | 306 | 185/200 |
80 | 320 | 210/230 |
100 | 340 | 240/265 |
125 | 400 | 275/300 |
150 | 429 | 310/350 |
200 | 358 | 355/400 |
