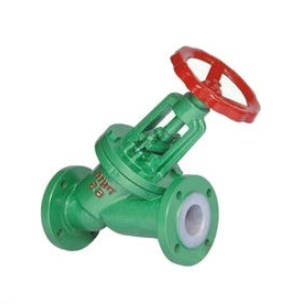

良工阀门衬氟直流式截止阀概述：
衬氟直流式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。 衬氟直流式截止阀只适用于全开和全关，不允许作调节和节流。“衬氟直流式截止阀”属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关“衬氟直流式截止阀”的力比开“衬氟直流式截止阀”的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
良工阀门衬氟直流式截止阀性能参数：
公称压力 | PN1.6MPa | |
强度试验(Ps) | 密封耐压 | PN1.6MPa |
阀体耐压 | PN2.4MPa | |
工作压力 | PN1.6MPa | |
使用温度 | J45F2-1.6 | -50°C-+120°C |
J45F46-1.6 | -50°C-+120°C | |
适用介质 | 强腐蚀性介质 | |
良工阀门衬氟直流式截止阀外形链接尺寸：
公称通径 | 主要外形尺寸和连接尺寸 | ||||||||||
L | D | D1 | D2 | b | f | d | z | D0 | H | H1 | |
25 | 160 | 115 | 85 | 65 | 18 | 3 | 14 | 4 | 100 | 220 | 236 |
32 | 180 | 135 | 100 | 78 | 18 | 3 | 18 | 4 | 120 | 251 | 273 |
40 | 200 | 145 | 110 | 85 | 20 | 3 | 18 | 4 | 140 | 283 | 306 |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 18 | 4 | 160 | 316 | 344 |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 18 | 4 | 180 | 353 | 383 |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 18 | 8 | 200 | 437 | 479 |
100 | 350 | 215 | 180 | 150 | 24 | 3 | 18 | 8 | 240 | 479 | 529 |
125 | 400 | 245 | 210 | 180 | 26 | 3 | 18 | 8 | 280 | 542 | 608 |
150 | 480 | 280 | 240 | 210 | 28 | 4 | 23 | 8 | 320 | 605 | 680 |
200 | 600 | 335 | 295 | 265 | 30 | 4 | 23 | 12 | 360 | 650 | 755 |
