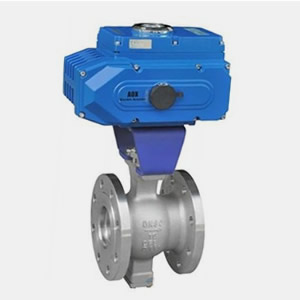

良工电动V型调节阀

良工阀门电动V型调节阀概述:电动V型调节球阀属于固定球阀,也是单阀座密封球阀,调节性能是球阀中的,V型球阀流量特性是等百分比的,可调比达100:1。它的V型切口与金属阀座之间具有剪切作用,V型球阀特别适合含纤维、微小固体颗粒、料浆等介质,使它同时具备调节和开关两种功能,与气动或电动执行器配套,广泛使用于工业过

在线咨询全国热线
13295105805

良工阀门电动V型调节阀概述:

电动V型调节球阀属于固定球阀,也是单阀座密封球阀,调节性能是球阀中的,V型球阀流量特性是等百分比的,可调比达100:1。它的V型切口与金属阀座之间具有剪切作用,V型球阀特别适合含纤维、微小固体颗粒、料浆等介质,使它同时具备调节和开关两种功能,与气动或电动执行器配套,广泛使用于工业过程自控系统中。


良工电动V型调节阀特点:

1. V型调节球阀阀体整体式结构:阀体都是整体侧装式结构,结构刚性强,不容易引起变形和外泄。

2. 上下自润滑轴承:阀体内装有上下自润滑轴承,与阀杆接触面积大,承载能力高,磨擦系数小,使阀门的扭矩减少。

3. 阀座可根据介质和工况的需要,选金属硬密封或PTFE软密封:金属硬密封阀座密封表面堆焊硬质合金,球表面镀硬铬或作喷焊、离子氮化等硬化处理,使密封面使用寿命增强,耐温提高;软密封PTFE阀座或增强PTFE阀座密封性好,耐腐蚀,适应范围广。

4.V型调节球阀经济实用性:阀体重量轻,阀杆扭矩小,配用气动或电动执行器相应规格小,与其它类型的调节阀相比,高。

5. V型调节球阀介质适应范围广:由于V型开口与阀座之间的剪切作用力,及阀内腔流道的光滑圆整,使介质不易积存于内腔,所以它除适合液体介质外,更适合于带纤维及固体颗料介质的系统控制。

6. 电动V型调节球阀小流量控制:通过对小口径阀芯特殊V型开口的加工,可实现小CV值控制。


良工电动V型调节阀性能参数:

公称通径D(mm)253240506580100125150200250300
额定流量系数Cv324378901602503606101120185029503700
公称压力PN(MPa)1.6、2.5、4.0、6.4
流量特性近似等百分比(参见典型曲线图)、直线性、快开特性
阀板转角(度)0°~90°
允许泄漏量等级软密封:零泄露 硬密封:≤10--5额定流量系数
执行器型号HL、3810R、PSQ HQ或QB型
作用形式开关型、智能调节型、(隔爆型)
电源电压AC220V 50Hz或AC380V 50Hz
调节型输入信号0~10mA、4~10mA 、1-5VDC
输入信号0~10mA、4~10mA 、1-5VDC
基本误差≤±1.5%
回 差≤1.5%
死 区≤0.3%
可调节比250:1300:1
开关型电源电压AC220V/AC380V/AC110V
反馈信号有源触点信号、无源触信号(可选)
