良工疏水调节阀-图片-尺寸

良工疏水调节阀概述：

疏水阀调节阀适用于电站、化工、制药、造纸等行业有加热器的工业部门，用于调节脱氧蒸汽和水箱的水位。必不可少的设备，有效控制热水器的水量。

良工疏水调节阀工作原理：

疏水阀调节阀开始操作时，应先调整阀门的工作位置。手术后不需要进一步调整。阀门将利用多级喷嘴的节流作用，根据喷嘴入口处的介质状态，自动调节冷凝水排放量。介质状态可以是冷水、热凝结水、蒸汽或凝结水和蒸汽的混合物。

介质为冷水时，通过多级喷嘴节流排出的水仍是冷水，体积不变。

当介质为蒸汽时，通过多级喷嘴的节流，排出的介质仍为蒸汽。但由于阀门的压降较大，蒸汽进入多级喷嘴后膨胀数倍，因此排出的蒸汽体积膨胀明显。

当介质为凝结水时，凝结水在多级喷嘴内连续多次膨胀。由于阀门压降巨大，一部分冷凝水转化为二次蒸汽。阀门排出冷凝水和蒸汽的混合物。转化为二次蒸汽的量取决于凝结水温度、阀压降和阀盘的开口高度。阀瓣开得过高时，不会产生二次蒸汽。

蒸汽疏水调节阀应根据其在管道系统中的不同作用，安装在管道的适当位置。当管道系统使用此阀将冷凝水转换为二次蒸汽时，应在阀前安装蒸汽疏水阀。

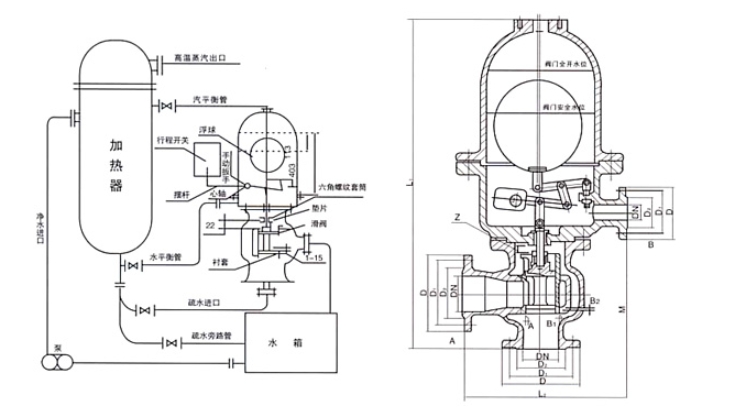

疏水阀调节阀结构图：

疏水阀调节阀外形链接尺寸：
