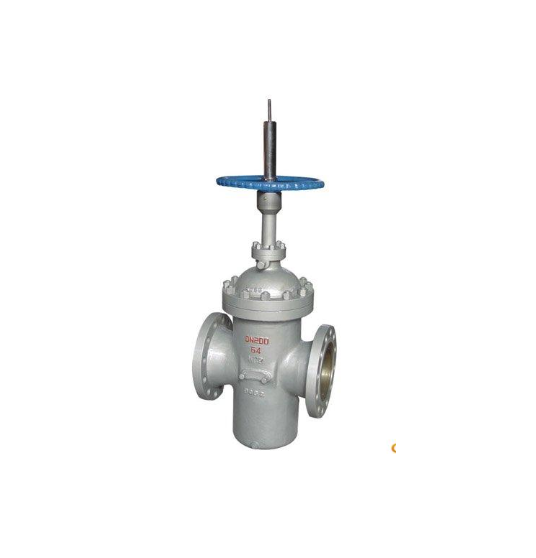

良工油田平板闸阀Z43WF-100

良工油田平板闸阀Z43WF概述:采用新型浮动式密封结构,适用于压力不大于10MPa,温度-29~121℃的H2S气体含量较高的天然气管线上,作为控制介质的启闭及调节装置,该产品结构设计新颖、选材恰当、测试严格、操作轻便,具有较强的防腐、耐磨、耐冲蚀性能,是石油工业界一种理想的新型装备。平板闸阀适用于天然气,石油,化工,

在线咨询全国热线
13295105805

良工油田平板闸阀Z43WF概述:

采用新型浮动式密封结构,适用于压力不大于10MPa,温度-29~121℃的H2S气体含量较高的天然气管线上,作为控制介质的启闭及调节装置,该产品结构设计新颖、选材恰当、测试严格、操作轻便,具有较强的防腐、耐磨、耐冲蚀性能,是石油工业界一种理想的新型装备。平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备,Z43F型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。


良工油田平板闸阀Z43WF特点:

1、采用浮动阀座,双向启闭,密封可靠,启闭灵活。

2、平板闸阀闸板均有导向条给予精密导向,同时密封面均喷焊硬质合金,耐冲蚀。

3、阀体承载能力高,通道为直通式,全开时,与闸板导流孔相贯通和直管相似,流阻很小。阀杆采用复合填料,多重密封,使得密封可靠,摩擦力小。

4、关闭阀门时,顺时针转动手轮,闸板下移至底部,由于介质压强的作用,将进口端密封座推向闸板方向,形成较大的密封比压,从而形成**道密封。同时,将闸板压向出口端密封座上,成为双重密封。

5、由于采用双重密封,所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。

6、开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道孔相贯通。随着闸板的上升,贯通孔逐渐加大,至极限位置时,导流孔与通道孔相重合,此时全开。


良工油田平板闸阀Z43WF性能参数:

公 称 压 力

1.0

1.6

2.5

4.0

6.4

10.0

公 称 通 径

DN40~DN700

工作压力(MPa)

≤1.0

≤1.6

≤2.5

≤4.0

≤6.4

≤10.0

强度试验(MPa)

2.0


3.75

6.0

9.6

15.0

密封试验(MPa)

1.1


2.75

4.4

7.1

11.0

工 作 介 质

水、油品、天然气等

工 作 温 度

-29~121℃
