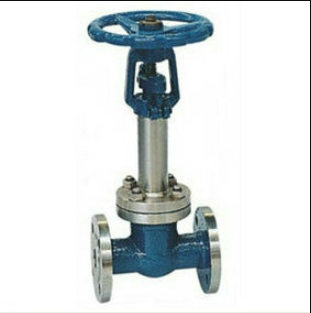

良工低温闸阀概述：
低温闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质
良工低温闸阀特点:
1、为防止中腔异常升压，在闸板的进口侧设置了泄压孔。
2、根据阀门的工作温度确定阀盖的顶部长度，确保阀桿填料的可靠密封。
3、根据工作温度合理选用填料，垫片等零件的材料。
4、严格控制材料的化学成份及低温冲击韧性等力学性能指标。
5、采用多种配管法兰标准及密封面型式，适用于各种工程需要。
良工低温闸阀性能参数：
型号 | DZ40Y-16 | DZ40Y-25 | |
工作压力（MPa） | 1.6 | 2.5 | |
适用温度（℃） | LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196 | ||
材料 | 阀体、闸板、阀盖、支架 | LC3、LCB、LCC、1Cr18Ni9Ti | |
填料 | 浸四氟乙烯石棉绳 | ||
手轮 | QT450-10 | ||
阀杆螺母 | ZCuA110Fe3 | ||
阀杆 | 1Cr18Ni9Ti | ||
垫片 | 低温石棉 | ||
良工低温闸阀外形链接尺寸：
公称通径 | 主要外形尺寸和连接尺寸 | |||||||
L | D | D1 | D2 | b | Z-d | H | D0 | |
DZ40Y-16L | ||||||||
20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 320 | 140 |
25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 350 | 160 |
32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 385 | 180 |
40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 420 | 200 |
50 | 250 | 160 | 125 | 100 | 16 | 4-18 | 540 | 240 |
65 | 270 | 180 | 145 | 120 | 18 | 4-18 | 610 | 240 |
80 | 280 | 195 | 160 | 135 | 20 | 8-18 | 690 | 280 |
100 | 300 | 215 | 180 | 155 | 20 | 8-18 | 780 | 300 |
125 | 325 | 245 | 210 | 185 | 22 | 8-18 | 930 | 320 |
150 | 350 | 280 | 240 | 210 | 24 | 8-23 | 980 | 360 |
200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 1180 | 400 |
250 | 450 | 405 | 355 | 320 | 30 | 12-25 | 1390 | 450 |
300 | 500 | 460 | 410 | 375 | 30 | 12-25 | 1620 | 560 |
350 | 550 | 520 | 470 | 425 | 34 | 16-25 | 1810 | 640 |
400 | 600 | 580 | 525 | 485 | 36 | 16-30 | 1970 | 640 |
