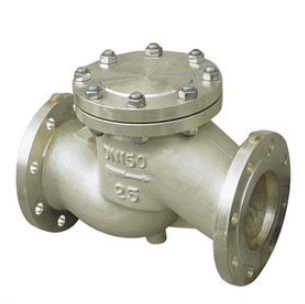

良工氧气止回阀概述：

氧气止回阀是氧气管网阀门的一种。它除了具有普通球阀功能外还具有阻燃性好,导电性能好,传热快,结构紧凑,防油,安全可靠等特点.随着冶金工业的发展。氧气闸阀、氧气球阀与氧气截止阀、氧气止回阀等一起被广泛应用于钢铁,冶金,医药,化工等行业.

良工氧气止回阀主要性能规范:

公称压力Mpa：1.6、2.5、4.0

水压强度试验压力Mpa：2.4、3.75、6

水压密封试验压力Mpa：1.76、2.75、4.4

气压强度试验压力Mpa： 1.76、2.75、 4.4

气压密封试验压力Mpa：1.76、2.75、4.4

工作温度：-20~150℃

适用介质：氧气、氮气、空气等

良工氧气止回阀技术参数：

公称通径（DN）		15－600
公称压力（MPa）		1.6	2.5	4.0
试验压力（MPa）	强度	2.4	3.75	6.0
	密封	1.76	2.75	4.4
适用温度		-20℃－200℃
适用介质		氧气
阀体		硅黄铜、不锈钢
阀芯		铜、不锈钢
填料		聚四氟乙烯
产品型号		Hy41W－16T/P、Hy41W－25T/P、Hy41W－40T/P

良工氧气止回阀外形链接尺寸：

型号	公称通径 DN(㎜)	尺寸㎜
型号	公称通径 DN(㎜)	L	D	D1	D2	Z-фd	b	H
Hy41W-16T	15	130	95	65	45	4-ф14	14	77
	20	150	105	75	55	4-ф14	14	77
	25	160	115	85	65	4-ф14	16	80
	32	180	135	100	78	4-ф18	16	85
	40	200	145	110	85	4-ф18	16	95
	50	230	160	125	100	4-ф18	16	105
	65	290	180	145	120	4-ф18	18	120
	80	310	195	160	135	8-ф18	20	130
	100	350	215	180	155	8-ф18	20	140
	125	400	245	210	185	8-ф18	22	155
	150	480	280	240	210	8-ф23	24	180
	200	600	335	295	265	12-ф23	26	215
Hy41W-25T	15	130	95	65	45	4-ф14	16	77
	20	150	105	75	55	4-ф14	16	77
	25	160	115	85	65	4-ф14	16	80
	32	180	135	100	78	4-ф18	18	85
	40	200	145	110	85	4-ф18	18	95
	50	230	160	125	100	4-ф18	20	105
	65	290	180	145	120	8-ф18	22	120
	80	310	195	160	135	8-ф18	22	130
	100	350	230	190	160	8-ф23	24	140
	125	400	270	220	188	8-ф25	28	155
	150	480	300	250	218	8-ф25	30	180
	200	600	360	310	278	12-ф30	34	215
