良工对夹式止回阀-尺寸-结构图

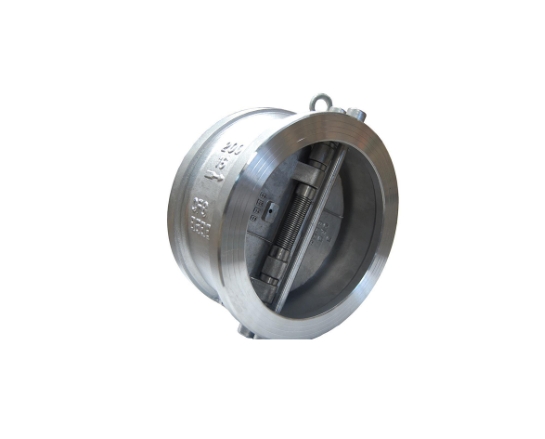

良工阀门对夹式止回阀概述：

对夹式止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依托介质压力敞开和封闭的主动阀门。对夹式止回阀适用于公称压力 PN1.0MPa~42.0MPa、Class150~25000、公称通径 DN15~1200mm、NPS1/2~48、工作温度 -196~540℃ 的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿酸等多种介质。

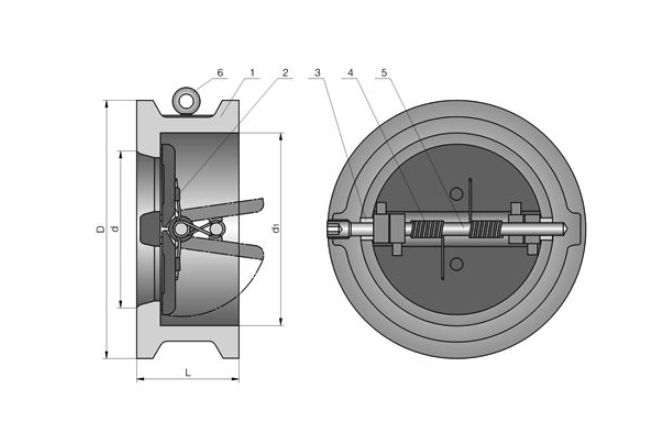

良工对夹式止回阀结构图：

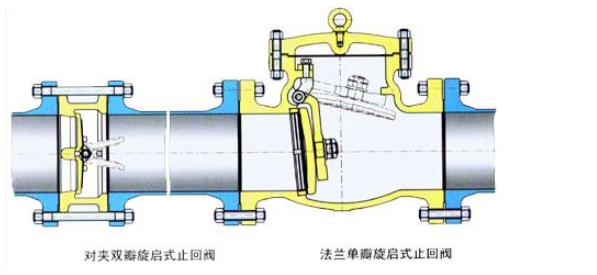

良工对夹式止回安装示意图：

良工对夹式止回阀的标准与规范：

1、设计与制造：API594、API6D、JB/T8937

2、结构长度：API594、API6D、DIN3202、JB/T8937

3、压力、温度等级：ANSI B16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74

4、试验与检验：API598、JB/T9092

5、配管法兰：JB/T74~90、GB/T9112-9124、HG20592~20635、SH3406、ANSI B 16.5、DIN2543-2548、GB/T13402、API605、ASMEB16.47

良工对夹式止回阀外形链接尺寸：
