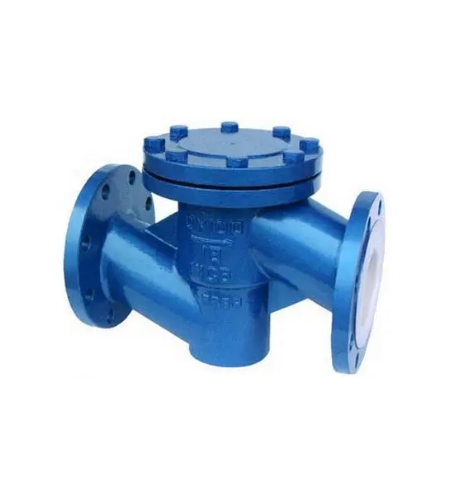

良工衬氟止回阀H41F46概述：
衬氟止回阀适用于各种浓度的王水、硫酸、盐酸和各种有机酸、强酸、强氧化剂在——50℃至150℃的温度下工作。聚全氟乙丙烯还适用于各种浓度的强碱性有机溶剂及其它腐蚀性气体和液体介质的管道上使用。衬氟止回阀的阀瓣呈圆盘状，绕阀座通道的旋转轴线旋转。由于阀内通道呈流线型，运动阻力比上升式蝶式止回阀小。适用于流量小、流量变化不频繁的大口径场合。
良工衬氟止回阀H41F46技术规范：
技术规范 | |
设计标准 | GB/T 12235 |
结构长度 | GB/T 12221 |
法兰标准 | JB/T 79.1-1994 |
GB/T 9113.1-2000 | |
检验试验 | GB/T 13927-92 |

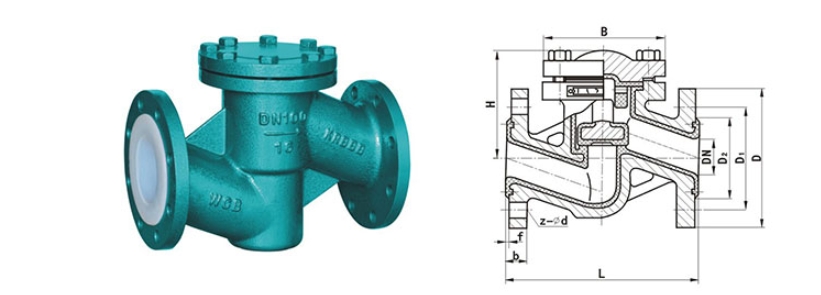

良工衬氟止回阀H41F46结构图：
良工衬氟止回阀H41F46外形链接尺寸：
公称通径 | PN1.6(MPa)主要外形尺寸和连接尺寸( mm ) | 重量 | ||||||||
DN | L | D | D1 | D2 | f | b | Z-φd | B | H | Kg |
15 | 130 | 95 | 65 | 43 | 3 | 14 | 4-φ14 | 95 | 55 | 6 |
20 | 150 | 105 | 75 | 50 | 3 | 14 | 4-φ14 | 105 | 58 | 7 |
25 | 160 | 115 | 85 | 60 | 3 | 16 | 4-φ14 | 115 | 60 | 8 |
32 | 180 | 135 | 100 | 68 | 3 | 18 | 4-φ18 | 140 | 75 | 11 |
40 | 200 | 145 | 110 | 80 | 3 | 18 | 4-φ18 | 150 | 82 | 15 |
50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 165 | 95 | 18 |
65 | 290 | 180 | 145 | 115 | 3.5 | 20 | 4-φ18 | 190 | 105 | 25 |
80 | 310 | 195 | 160 | 130 | 3.5 | 22 | 8-φ18 | 200 | 120 | 35 |
100 | 350 | 215 | 180 | 150 | 4 | 24 | 8-φ18 | 225 | 135 | 46 |
125 | 400 | 245 | 210 | 180 | 4 | 26 | 8-φ18 | 260 | 158 | 65 |
150 | 480 | 280 | 240 | 210 | 4 | 28 | 8-φ23 | 300 | 180 | 92 |
200 | 600 | 335 | 295 | 260 | 5 | 32 | 12-φ23 | 360 | 215 | 152 |
250 | 730 | 405 | 355 | 319 | 5 | 36 | 12-φ26 | 450 | 240 | 230 |
300 | 850 | 460 | 410 | 370 | 6 | 40 | 12-φ26 | 500 | 300 | 330 |
